카테고리	서랍 시스템/런너/캐스터/조절발 > 레일
모델명	FX-RFseries
제품명	언더레일
규격	FX-RF101+FX-RF102 (12inch/300mm - 좌우) FX-RF201+FX-RF202 (14inch/350mm - 좌우) FX-RF301+FX-RF302 (16inch/400mm - 좌우) FX-RF401+FX-RF402 (18inch/450mm - 좌우) FX-RF501+FX-RF502 (20inch/500mm - 좌우)
기타

제품 설명

1. 댐핑레일 종류

▶ 무타공 댐핑레일(A형)

레일길이	최대하중	포장
300mm	35kg	10조
350mm	35kg	10조
400mm	35kg	10조
450mm	35kg	10조
500mm	35kg	10조





▶ 홀가공 댐핑레일(C형)

레일길이	최대하중	포장
300mm	35kg	10조
350mm	35kg	10조
400mm	35kg	10조
450mm	35kg	10조
500mm	35kg	10조







2. 서랍 재단

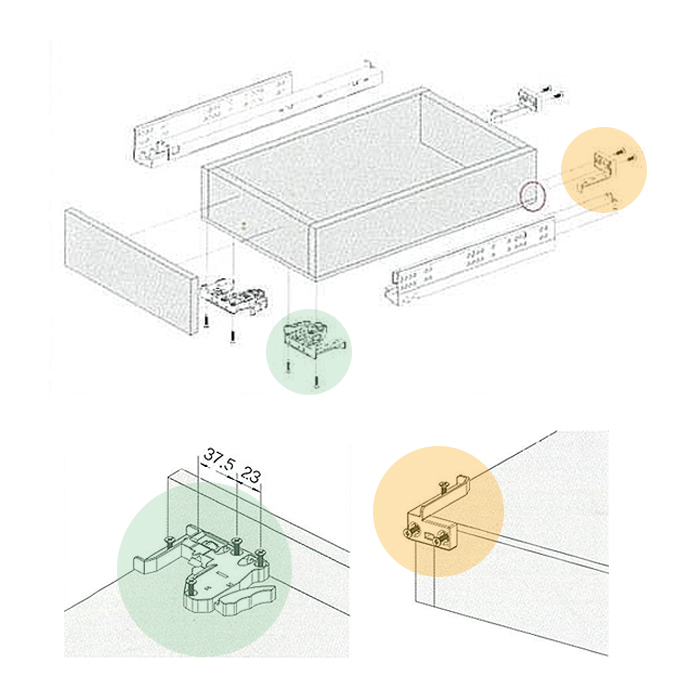

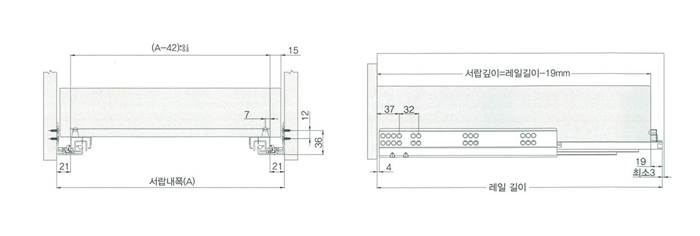

▶ 무타공 댐핑레일

※ 무타공 댐핑레일의 경우 레일 전체길이에서 19mm를 빼서 재단해야 함. (예 : 450mm 레일의 경우 459-19=440mm)

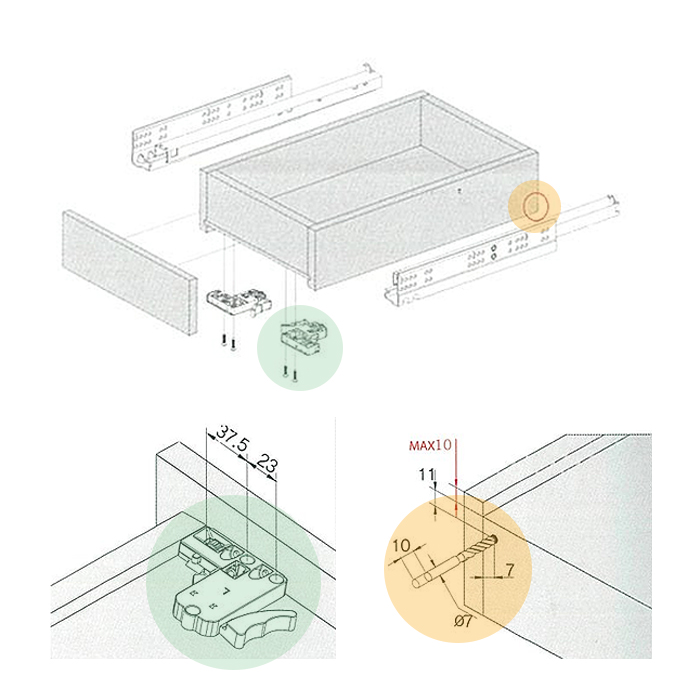

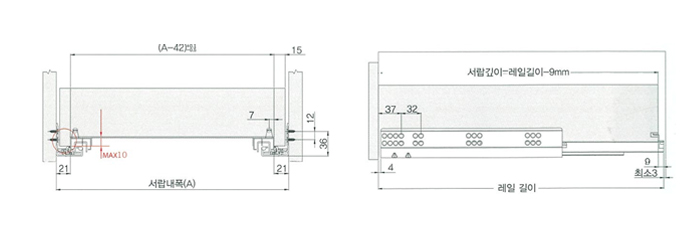

▶ 홀가공 댐핑레일

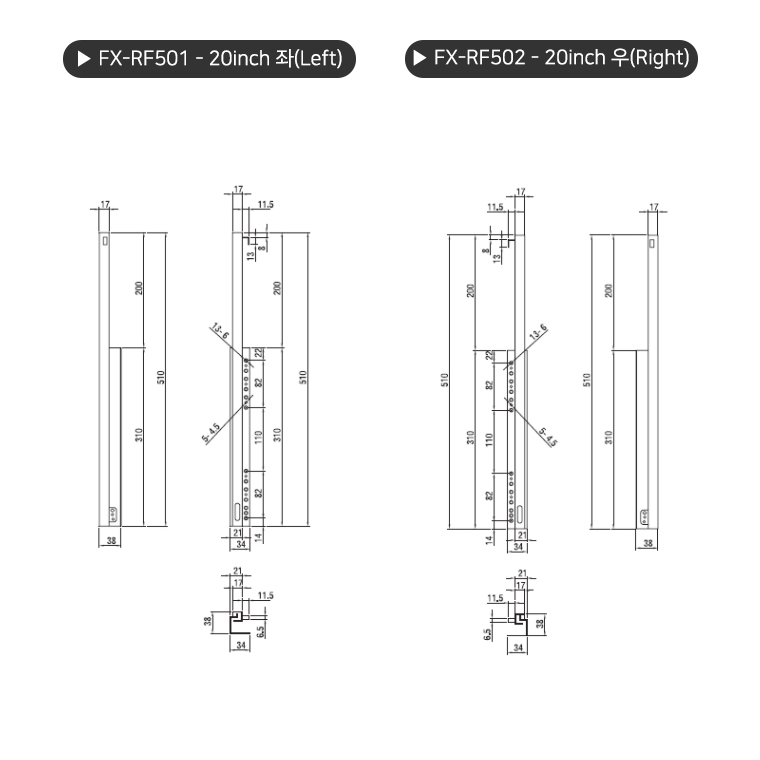

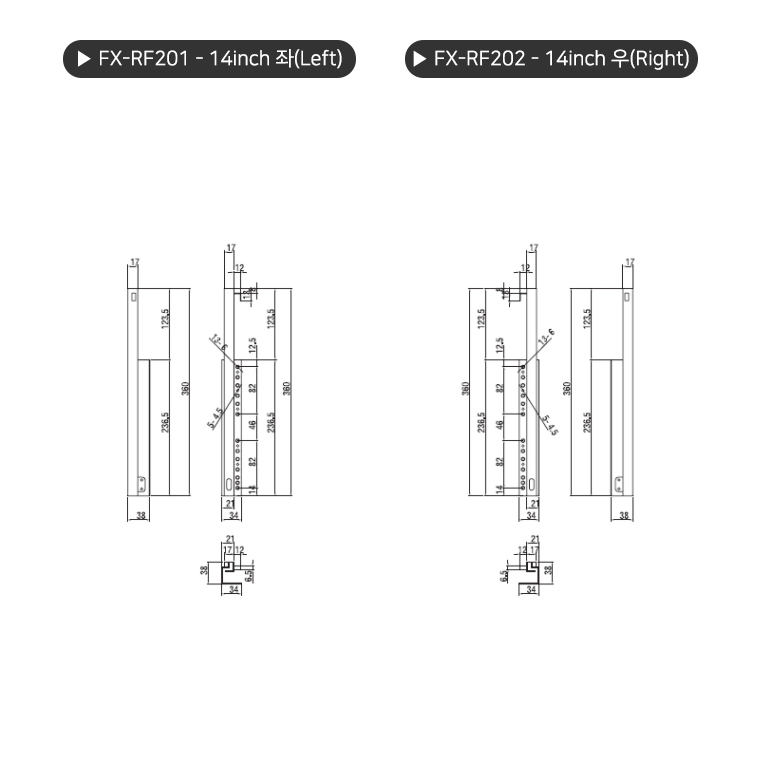

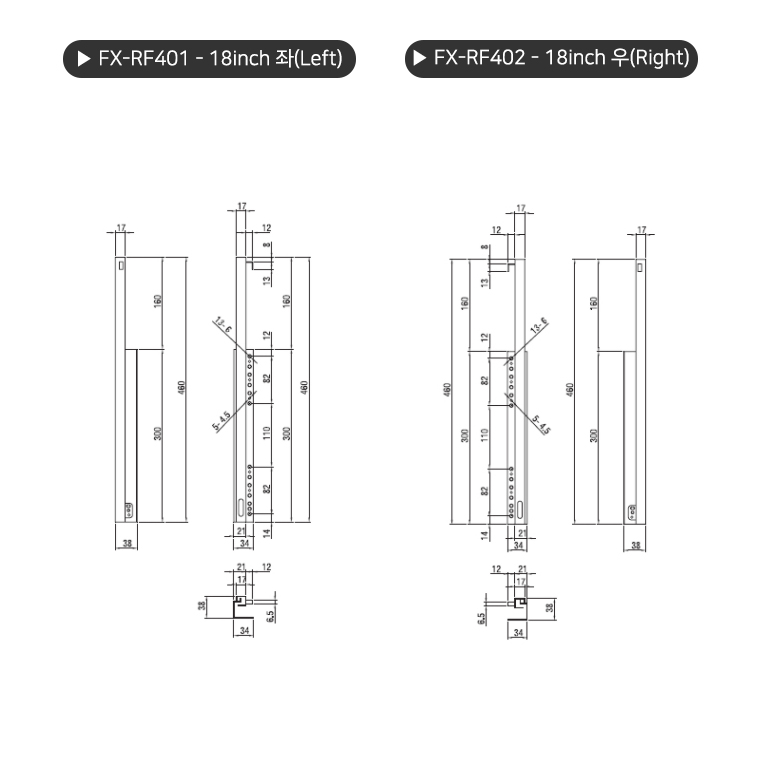

제품 도면
